СВАИ БУРОНАЛИВНЫЕ

Краткое описание.

Сваи фундамента представляют собой стержни с круглым, квадратным или прямоугольным сечением. Это отдельно стоящие конструкции, которые погружаются на глубину ниже уровня промерзания и опирающиеся на несущий слой грунта для передачи усилия на грунты основания через боковую поверхность (трением) и через нижний конец. Могут быть выполнены из дерева, металла, бетона. Деревянные сваи состоят из основного тела, как правило это стволы деревьев хвойных пород, концы которых защищают наконечником из листового метала с одной стороны (заостренная часть) и бугелем с другой стороны. Деревянные сваи бывают, одиночные, составные и пакетные. Винтовые сваи — тип свай, загубленных в грунт методом завинчивания в сочетании с вдавливанием. Стальная винтовая свая состоит из ствола, винтовой несущей лопасти и наконечника. Железобетонные и монолитные сваи имеют широкой спектр разновидностей. Они состоят из тела сваи - бетонной основы, объемно-арматурного каркаса и оболочки (стальной или в виде асбестовой трубы (применяется в бытовом строительстве)). По характеру передачи усилия различают следующие виды свай:

• Опорные сваи
• Сваи трения

В промышленном строительстве сваи используются довольно часто и имеют широкий спектр типов. Подробнее об этом читайте статью СВАЙНЫЕ ФУНДАМЕНТЫ. В мало-этажном строительстве сваи применяют в сочетании с другими конструкциями фундаментов. При строительстве легких и временных строений достаточно использовать одиночные элементы. Преимущество фундаментов из свай заложено в их экономичности и скорости устройства. Свайные фундаменты подходят для строений облегченных конструкции без подвалов. Основным недостатком таких конструкций считается раздельное расположение элементов не связанных между собой, что существенно влияет на устойчивость здания и сроках их эксплуатации. Свайные фундаменты в бытовом строительстве подразделяются на деревянные, стальные, монолитные и железобетонные.

Область применения.

Деревянные сваи применяют на легких грунтах при малых нагрузках. Их используют при строительстве мостов, зданий, укреплении берегов рек и т.д Стальные сваи применяют при строительстве каркасных зданий, временных построек, ангарах и т.п. Недостатком таких свай является слабая устойчивость к коррозии. При погружении сваи происходит жесткое взаимодействие с грунтом, в следствии этого происходит повреждение антикоррозионной защиты. Не рекомендуется к применению в регионах с повышенной влажностью грунта. Железобетонные сваи - применяются на всех типах грунтов за исключением скальных пород. Такие сваи способны переносить значительные нагрузки от зданий и сооружений на несущие грунты, что позволяет возводить все виды строительных объектов. В сочетании с другими конструкциями, сокращает объем расхода бетона.

Устройство фундамента из монолитных сваи.

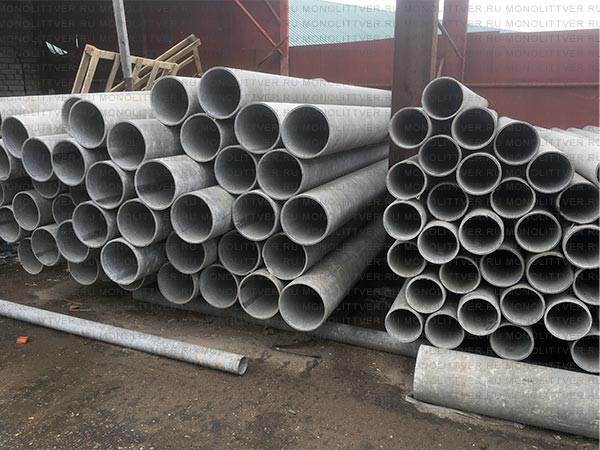

Асбестовые трубы

Обмазка праймом

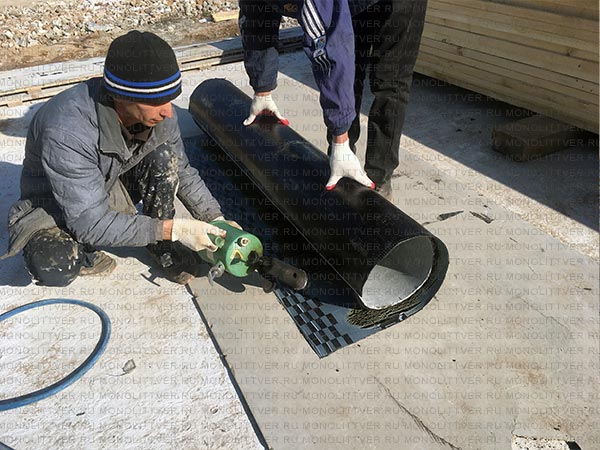

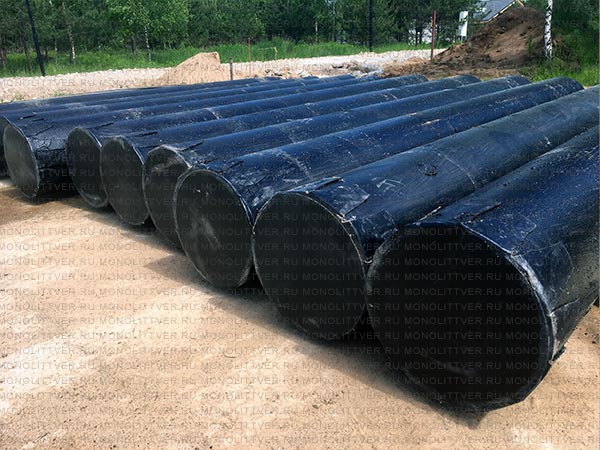

Укутка гидроизоляцией

Укутка гидроизоляцией

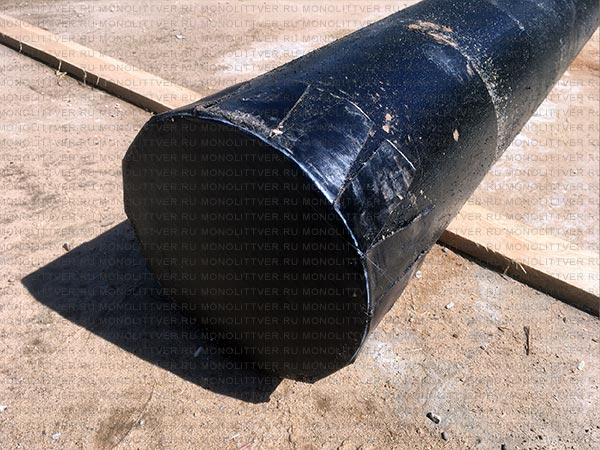

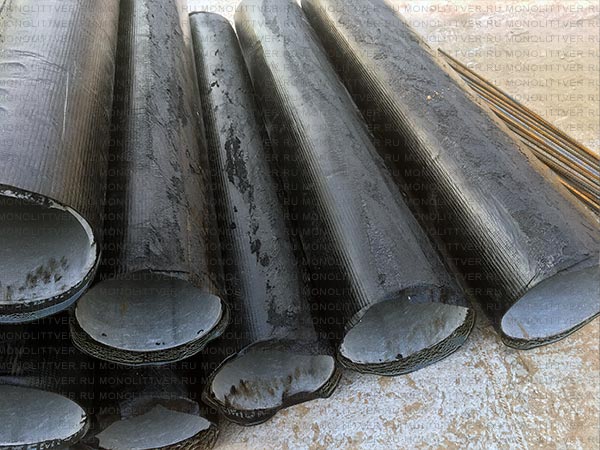

Запайка торцов

Запайка торцов

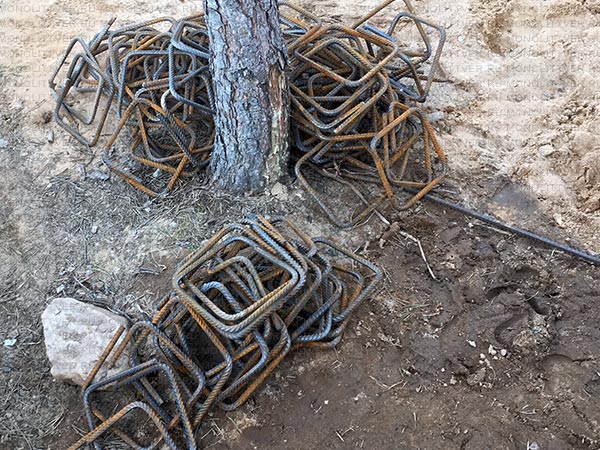

Заготовка рамок

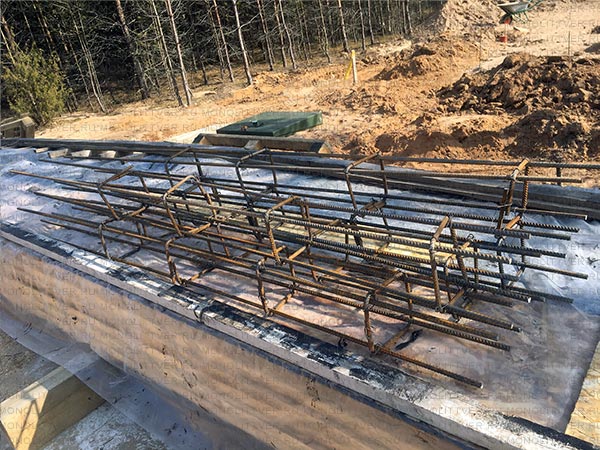

Формирование объёмно-арматурных каркасов

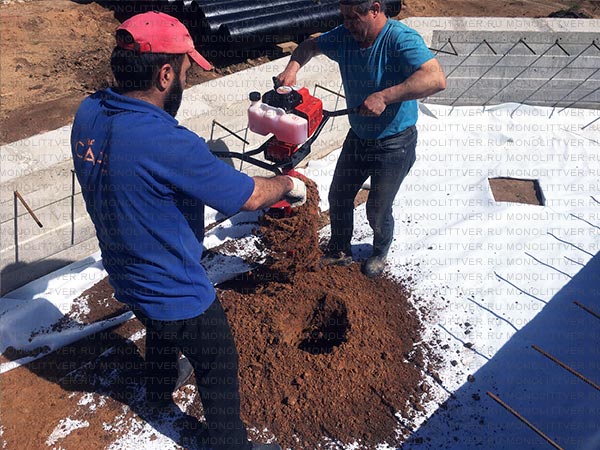

Бурение скважин

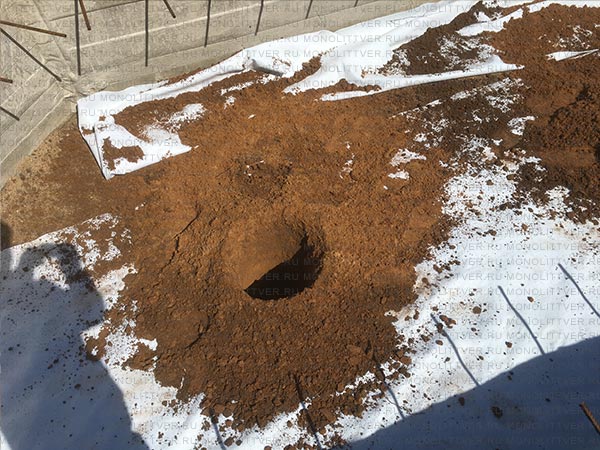

Скважина

Погружение сваи

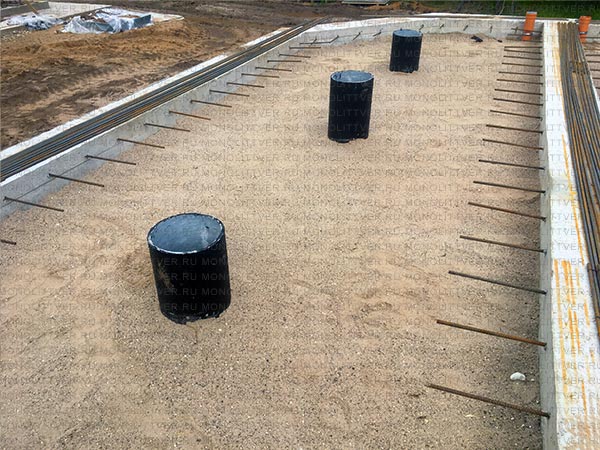

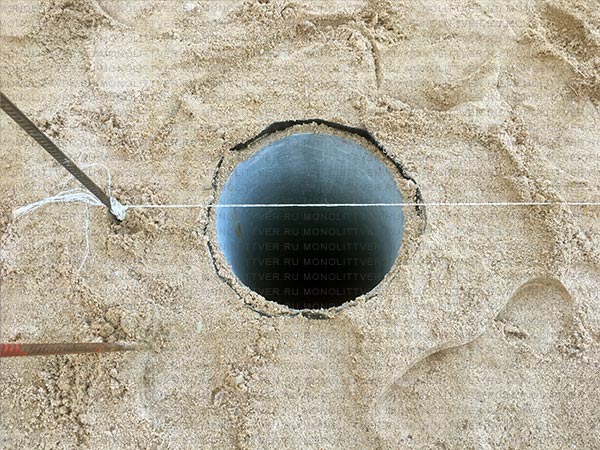

Размещение сваи по осям

Утепление пенополистеролом

Армирование

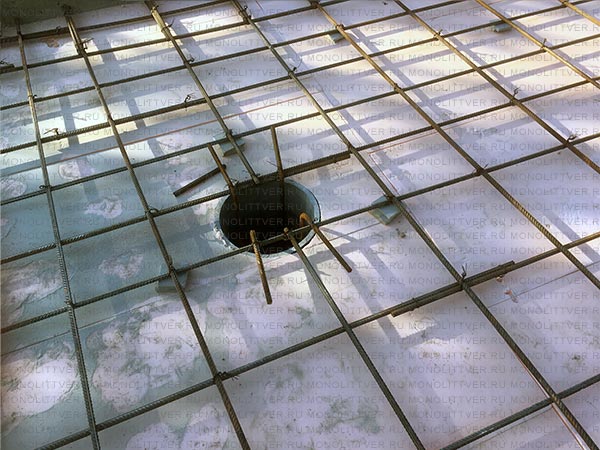

Связь арматурного каркаса с сеткой

Устройство свайного, монолитного фундамента можно выполнить самостоятельно - это под силу каждому взрослому мужчине. Строительство можно разделить на следующие основные этапы:

• Разметка осевых линий и привязка к плану участка
• Извлечение грунта, обратная засыпка и утрамбовка
• Гидроизоляция оболочки и её погружение в скважину
• Армирование
• Заливка бетона

Разметка.

В соответствии с проектом (лист: "план разметки осевых линий") вбейти колышки (арматурные прутки) в грунт, выдерживая растояние от границ участка и зданий расположенных по близости. Проверьте по линиям диагоналей прямые углы. Проверьте, чтобы колья находились в центрах бурения скважин с учетом смещения свай от осевых линий. Приступайте к извлечению грунта.

Извлечение грунта, обратная засыпка и утрамбовка.

Грунт извлекают путем бурения. Садовый бур продается в строительных магазинах и бывает следующих диаметров: 200, 300, 400, после извлечения грунта делаем обратную засыпку песком. Высота обратной засыпки от 100 до 300мм. в зависимости от глубины скважины. Утрамбуйте песок бревном и пролейте водой.

Гидроизоляция оболочки и её погружение в скважину

В качестве опалубки для свай используют оболочки. В качестве таковых могут быть использована стальные, асбестовые и пластиковые трубы. При помощи нивелира измерьте растояние от глубины скважины до высотной отметки и нарежьте трубы. Перед погружением, с внешне стороны, рекомендуем обработать трубы битумным праймом, обвернуть (путем наплавления) их в рулонную гидроизоляцию для фундаментов и запаять ей же дно оболочки.

Армирование

Для предотвращение разрушения свай, под действием нагрузки от сооружения и поперечных сил (вызванных смещением слоев грунта), железобетонную сваю рекомендуется армировать вертикальной и поперечной арматурой. В зависимости от нагрузок формируют различные объемно-арматурные каркасы. В бытовом строительстве достаточно вертикальных прутков диаметром 12 мм. связанных между собой рамками, изготовленных из прутка 8-10 мм., расстояние между которыми составляет 400 мм. Связь с другими конструкциями здания обеспечивается путем применения закладных деталей, которые приваривают к объемно-арматурному каркасу, а в дальнейшем с закладными деталями присоединяемой конструкции. . В промышленном строительстве поперечной арматурой также усиливают наконечники и узлы крепления транспортировки.

Бетонированние

Так как сваи имеют не значительный объем для заливки бетона будет достаточно бытовой бетономешалки, а при ее отсутствии смесь можно приготовить на листе металла в ручную. Приготовленный раствор залейте в оболочку дождитесь полного затвердения и нагружайте фундамент строением.

Стоимость фундамента

Стоимость буроналивных свай определяется спецификацией, сметой, амортизации строительной техники (инструмента) и стоимостью дополнительных услуг. Спецификация определяет перечень и стоимость строительных материалов применяемых при строительстве конструкции. Учет амортизации ведется в соответствии с паспортами или фактическим износом техники и инструмента. Смета список работ выполняемых на месте. К дополнительным услугам относятся услуги логистики и сервисное обеспечение подрядной организации.

Материалы, инструменты, услуги.

• Перечень материалов.
• Перечень работ.
• Список инструментов
