МОНОЛИТНАЯ ПЛИТА

Краткое описание.

Конструкция монолитная плита - это единый плоский фундамент с незначительным размером толщины. Эту конструкцию устраивают как на уровне поверхности земли, так и в основании цокольного этажа в сочетании с ленточным фундаментом. В некоторых случаях для повышения устойчивости плиту устраивают на сваях или на мало-заглубленную ленту. Плита опирается на грунт всей своей площадью, что позволяет равномерно распределить нагрузку от здания. Такой фундамент может быть монолитным изделием изготовленным на месте или состоящей из плит покрытия изготовленных на заводе ЖБИ. Монолитная плита состоит из подушки (как правило это слой песка или песчанно-гравийной смеси толщиной от 300мм) гидроизолирующего слоя, слоя утепления и собственно бетонной части фундамента. В свою очередь бетонная часть состоит из арматурных сеток и бетона уложенного по месту.

В мало-этажном и промышленном строительстве плиту применяют в сочетании с другими конструкциями фундаментов. Монолитная плита имеет как недостатки, так и преимущества.

Преимущества:

• Способна переносить значительные нагрузки за счет большой площади опоры.
• Плита исключает локальные, неравномерные деформаций конструкции в условиях подвижного грунта;
• Сокращает затраты на строительстве. Являясь не только фундаментом но и черновым полом.
• Быстро возводится.
• Имеет повышенный срок эксплуатации.
• Устойчива в сейсмически активных регионах.

Недостатки:

• Пониженное расположение. Не рекомендуется обустраивать в низинах с возможным подтоплением без сочетания с бетонной лентой.
• Сложность в обслуживании коммуникаций. Необходимо заранее обеспечить доступность к системам коммуникаций.

Область применения.

Фундамент монолитная плита подходит для строительства капитальных строений. Идеально подходит для жилых и промышленных зданий с повышенной нагрузкой. Для деревянных и каменных строений постоянной эксплуатации в местах не подверженных сезонному или техногенному подтоплению. При устройстве цокольных этажей. Такой фундамент отлично переносит вибрацию, что позволяет закрепить на нем промышленное оборудование. Также плита используется при строительстве аэродромов и дорог.

Устройство фундамента.

Устройство можно выполнить вдвоем. Строительство можно разделить на следующие основные этапы:

• Разметка осевых линий и привязка к плану участка
• Извлечение грунта
• Подвод коммуникаций.
• Монтаж опалубки
• Обратная засыпка и утрамбовка
• Гидроизоляция
• Утепление
• Армирование
• Заливка бетона

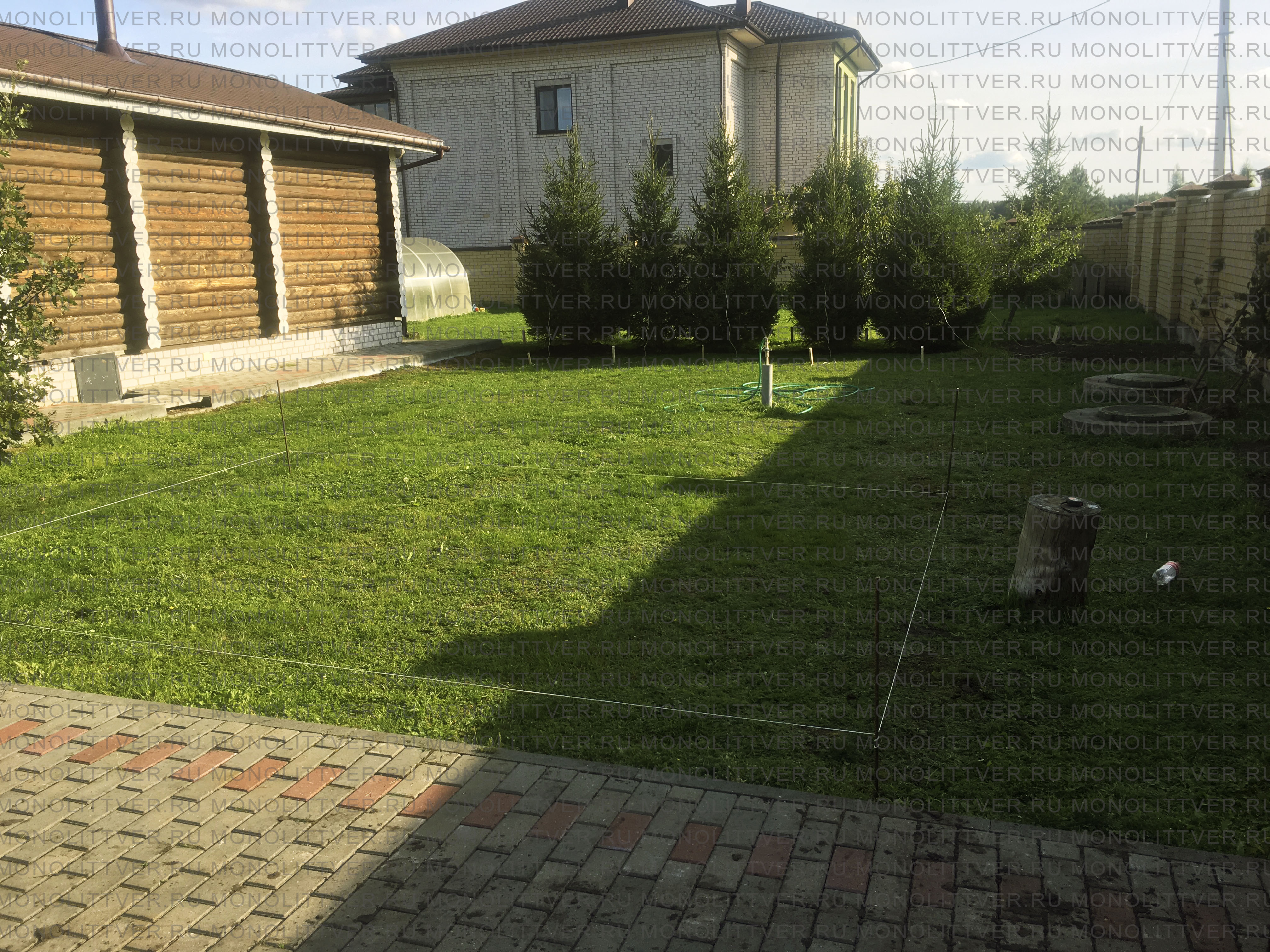

Разметка.

В соответствии с проектом (лист: "план разметки осевых линий") вбейте колышки (арматурные прутки) в грунт, выдерживая расстояние от границ участка и зданий расположенных по близости. Проверьте по линиям диагоналей прямые углы. Проверьте, чтобы колья находились в центрах углов будущей плиты с учетом смещения от осевых линий. Приступайте к извлечению грунта.

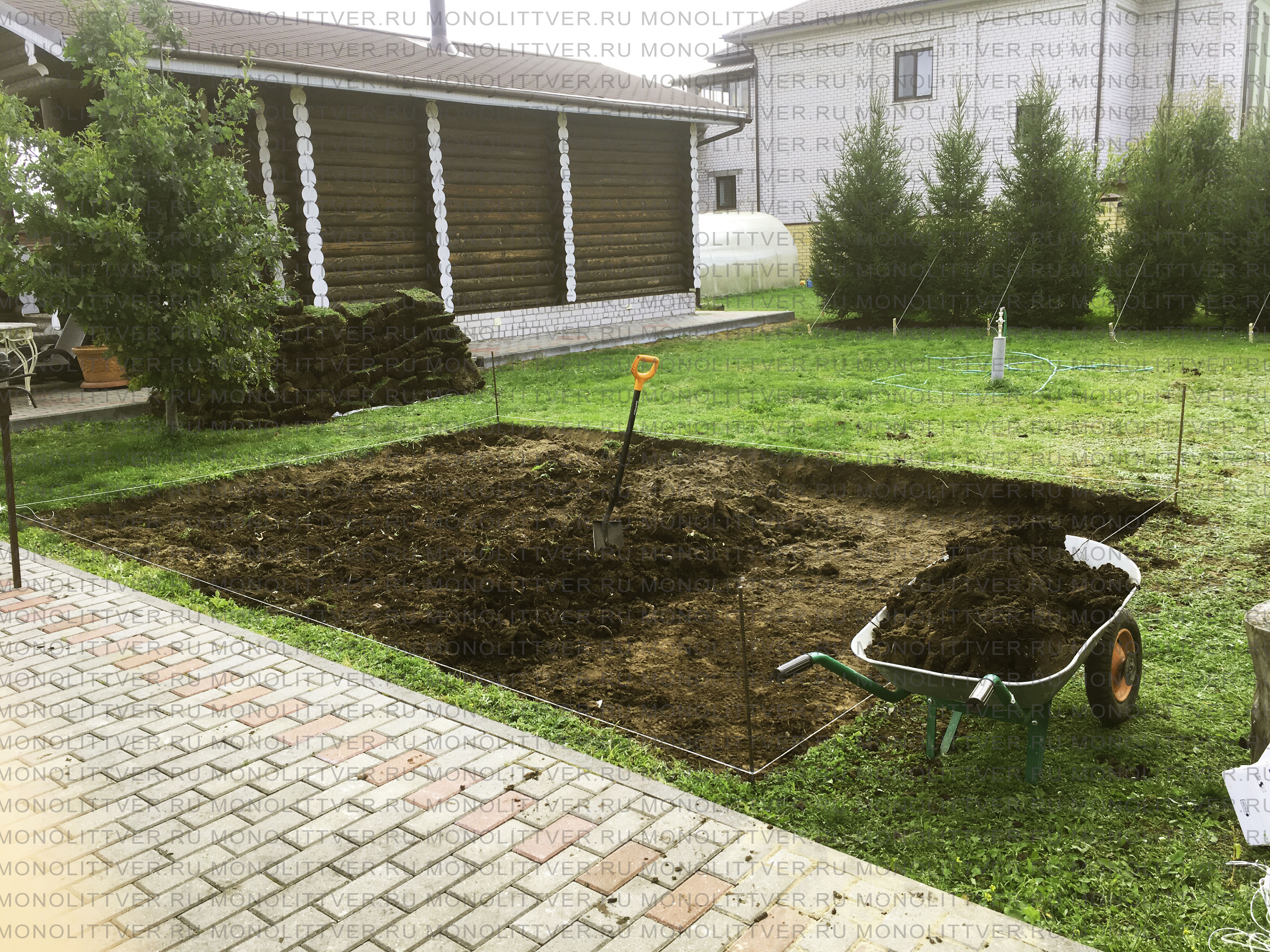

Разработка и подготовка котлована.

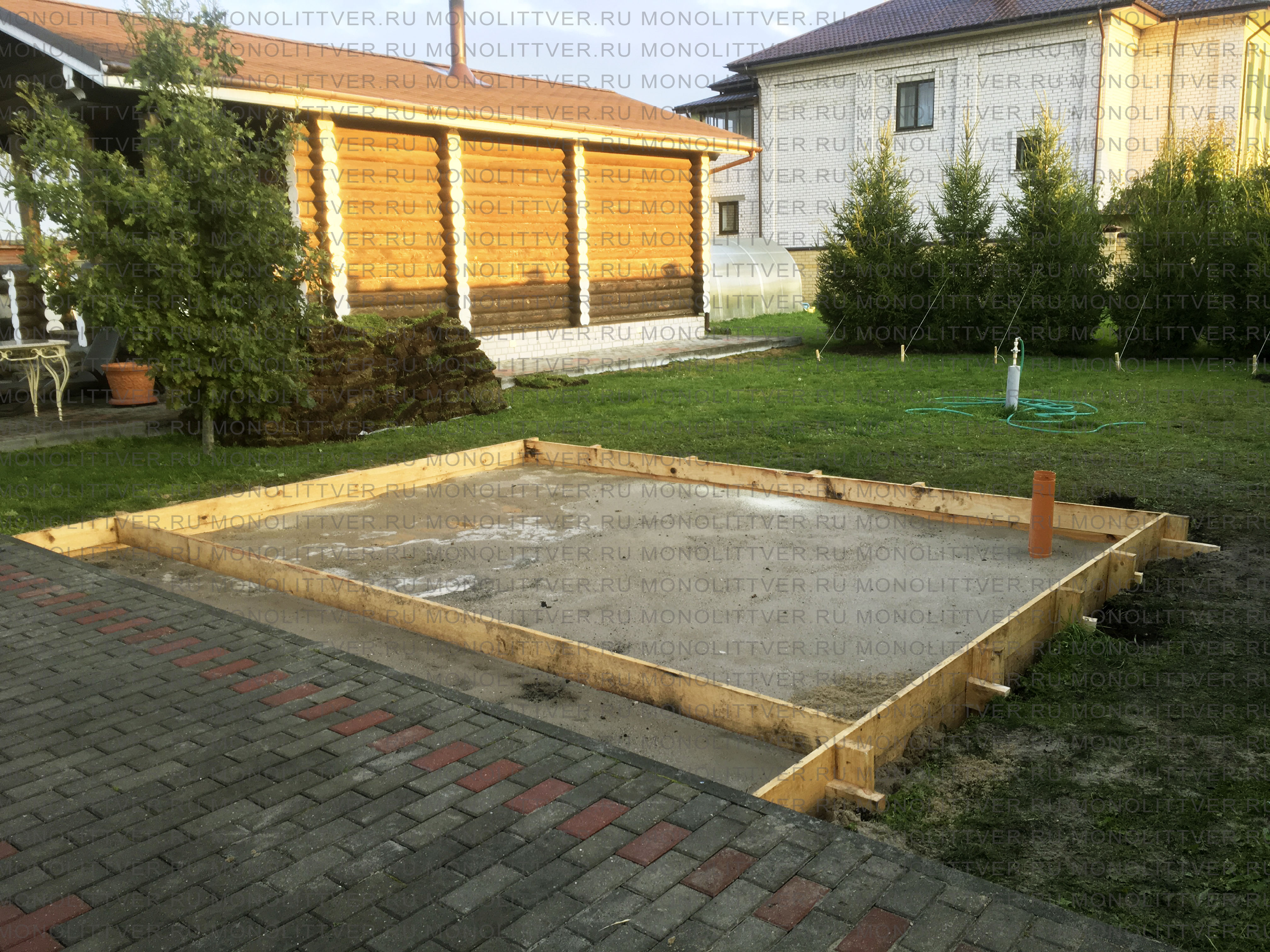

Грунт можно извлекать двумя способами: машинным и ручным. После работы техники необходимо подравнять края вручую. В обоих случаях необходимо достичь несущего слоя основания. Прокопать траншеи под коммуникации на глубину ниже глубины промерзания (см. проект) и подготовить сервисные колодцы. Далее необходимо проложить коммуникации м выполнить обратную засыпку песчано-гравийной смесью или песком. Песок можно утрамбовывать с помощью вибро-плиты или проливом воды.

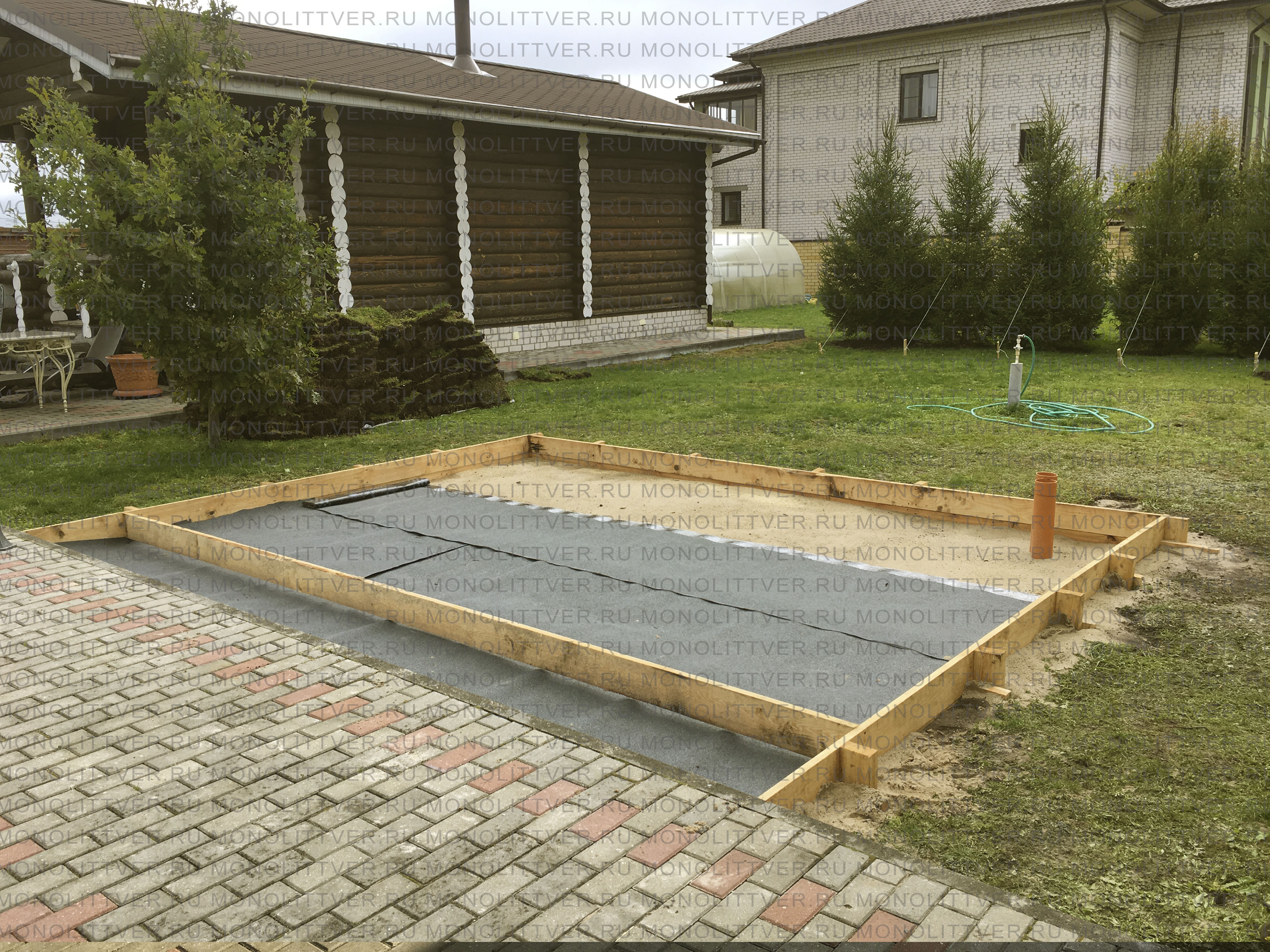

Гидроизоляция

Для отсечения доступа грунтовых вод к фундаменту применяют рулонный метод гидроизоляции. На утрамбованный песок раскатывают стеклоизол. Швы сваривают между собой. Необходимо добиться максимальной герметичности ковра. По краям оставляют выпуски для обработки боковых стенок, которые выполняются в последующем, после заливки бетона и демонтажа опалубки.

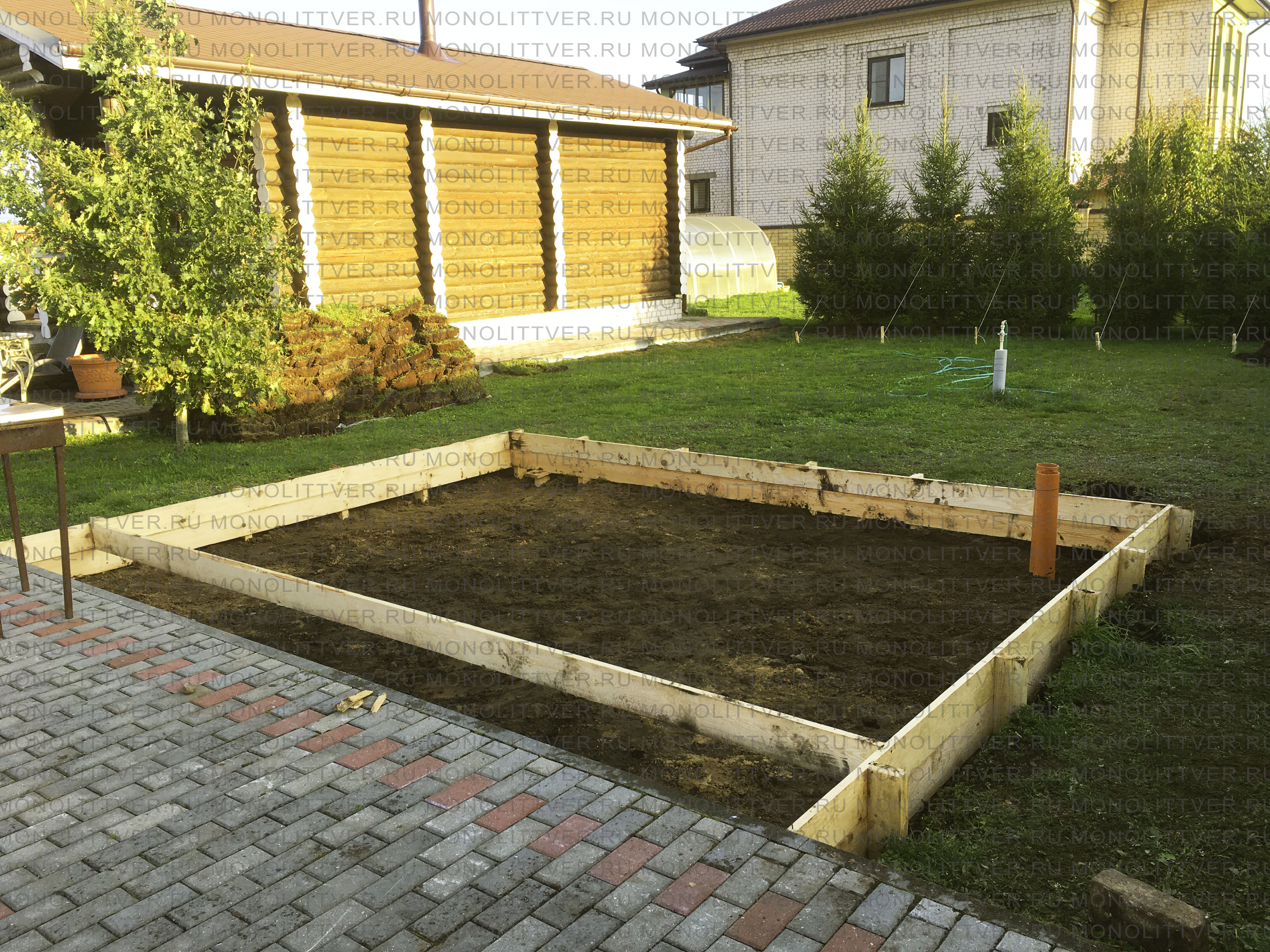

Монтаж опалубки

Опалубку монтируют по периметру будующей плиты, доской или бакелитовой фанерой с учетом уровня чистового пола. То есть уровень плиты должен быть ниже толщины чистового пола. Толщина чистового пола берется из проекта. Уровень выводят при помощи нивелира.Обязательно проверьте геометрическое положение и размеры перед тем как зафиксируете опалубку. Необходимо установить распорки надежно зафиксировав их в грунте.

Утепление

Фундамент монолитная плина нуждается в защите от передачи тепла в грунт, так как он всей своей площадью контактирует с основанием. Для создания температурной герметичности необходимо отсечь плиту теплоизолирующими материалами. К таким материалам относятся плиты из экструдированного пенополистарола с расчетом применения к фундаментам. Они должны не только сдерживать отдачу тепла, но и переносить значительные нагрузки от здания. Толщина пенополистерола назначается при выполнении теплорасчета. Такой расчет делают проектные организации.

Армирование

Фундамент монолитная плита армируется объемно- арматурным каркасом, конструкцию и состав которого рассчитываю и назначают в проектной организации. В бытовом строительстве такая конструкция представляет собой две арматурные сетки связанные между собой скобами. Арматуру выбирают в зависимости от нагрузок. Она в зависимости от механических свойств согласно ГОСТ 5781-82 делится на классы: А-I (А240), А-II (А300), А-III (А400), А-IV (А600), А-V (А800), А-VI (А1000). Арматуру класса А-I (А240) делают гладкой, образцы остальных классов изготовляют с периодическим профилем. Для железобетонных изделий используют рифленую арматуру (с периодическим профилем). Размеры ячеек выбираются в зависимости от нагрузки. Сетки усиливают локально в местах опор пилонов, колон, стен и т.д.. Арматурный каркас должен иметь защитный слой в соответствии с СНиП 52-01-2003 пункт 10.3. Достигается путем применения фиксаторов. Также необходимо обратить внимание на поверхность арматурных прутков. Она должна быть очищена от грязи.

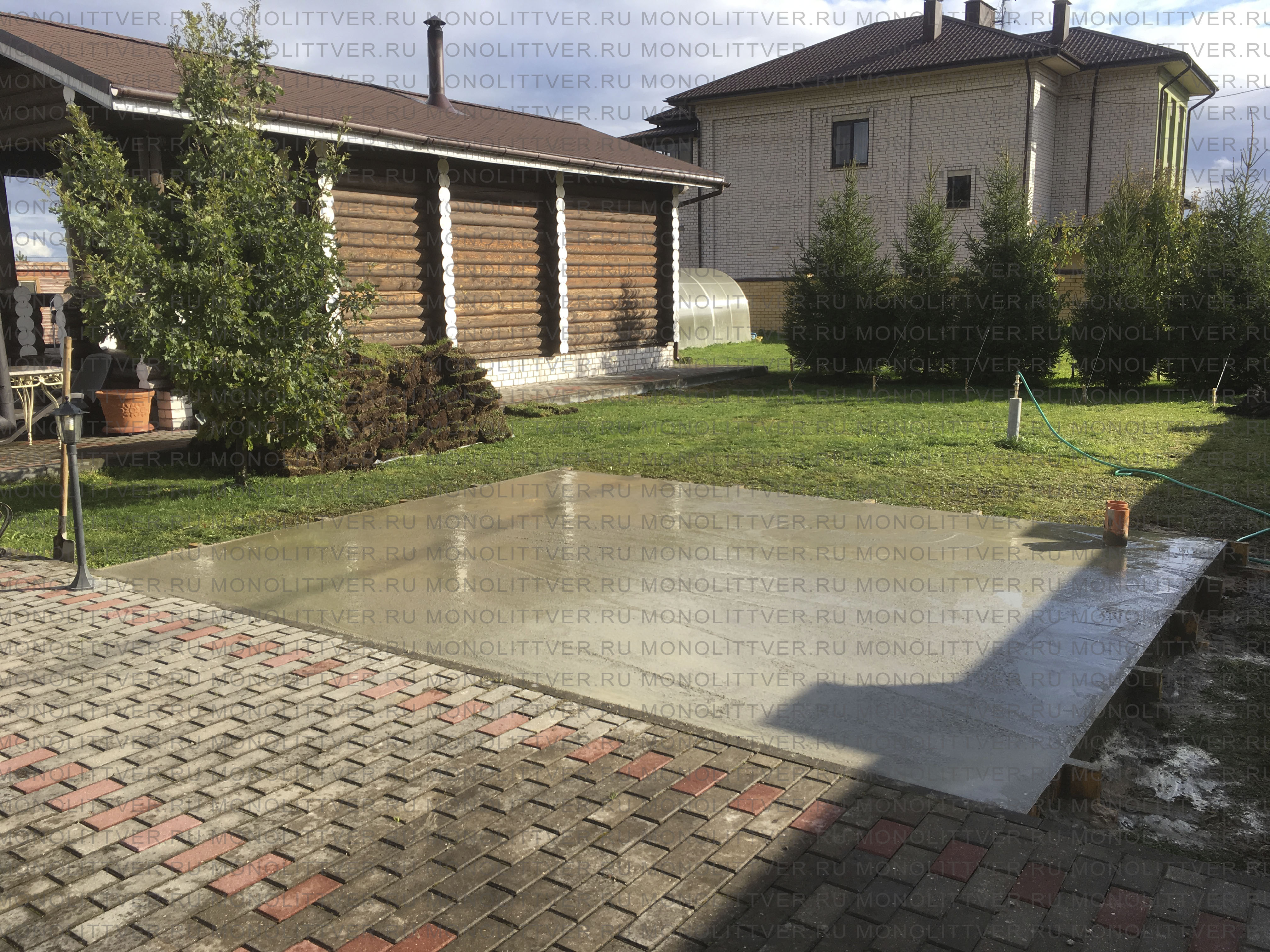

Бетонирование

Монолитную плиту можно залить как с миксера так и вручную бытовой бетономешалкой. Второй способ целесообразно применять при маленьких объемах или при невозможности подачи бетона машиной. Марка бетона назначается на основании расчетов, которые выполняет проектная организация. При заливке плиты необходимо пользоваться правилом. После заполнения формы бетоном необходимо вывести плоскость поверхности в уровень с опалубкой. Такую работу выполняют от двух человек. В завершении необходимо отчистить опалубку от излишек и подтёков бетона. Для выполнения дальнейших работ выжидают от одной недели до месяца в зависимости от времени года, погодных условий и толщины плиты.

Стоимость фундамента

Стоимость монолитной плиты определяется спецификацией, сметой, транспортной составляющей и офисными расходами, включая прибыль организации и налоги. Спецификация определяет перечень материалов их количество и стоимость материалов. Поиск дешевых аналогов и применение материалов с эксплуатируемым периодом (бу) снижает стоимость затрат на материалах и утрачивает гарантию их качества, что может повлиять на стоимость работ с ними. Смета перечисляет все работы на месте без учета проектных работ и транспортной составляющей. Стоимость работы обусловлена количеством человек задействованных в этапе, квалификацией работников, сервисной составляющей и налоговой нагрузкой. Самый дешевый способ произвести работы - это сделать все самостоятельно. Более дорогой вариант организовать и провести работы с наемными рабочими. В этих случаях юридические и правовые обязательства включая риски Вам пройдется нести самостоятельно, а трудовые затраты выполнить в объеме экономии. При покупки услуг у Индивидуальных предпринимателей и организаций стоимость будет выше, однако риски и трудовые затраты будут снижены к минимуму. Во всех вариантах существует прямая связь скорости производства работ с качеством и стоимостью. Транспортная составляющая подразделяется на две части. Доставка стройматериалов и обслуживание стройки. Доставку стройматериалов стемяться выполняить одним заездом. Обслуживание в соответствии с планом работ.
